II ) A L’ECHELLE NANOMÉTRIQUE
1.Le principe
Les nano-alliages Ga Pb (au LPMC) s’obtiennent par pulvérisation de vapeur de gallium puis de plomb sur un substrat froid.
Pour les nano-alliages Ga Pb, la goutte de Pb se trouve dans celle de Ga.

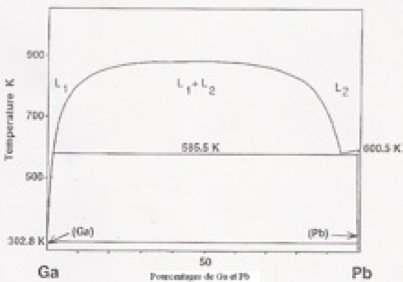

Diagramme de phase Ga Pb:
Comme le montre ce diagramme, pour des températures entre 600 et 900 K, ce qui est notre cas, nous avons deux phases liquides de Ga et Pb, riches en Ga. La goutte de Pb se dissout dans celle de Ga jusqu’à la limite de solubilité du Pb dans le Ga.
Ceci explique les clichés des figures de souffle, obtenus et détaillés par la suite, montrant des gouttes de dimensions différentes et la disposition des gouttes de Pb dans celles de Ga.
2.Dispositif expérimental
3.Cliché des gouttes Ga Pb au MET

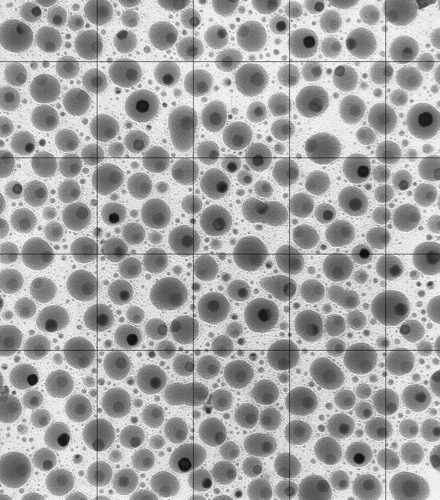

Le cliché ci-dessous a été réalisé au microscope éléctronique à transmission (MET). Les gouttes de Pb (noires) se trouvent dans les gouttes de Ga (grises).
On traite les images avec le logiciel ImageJ pour trouver la dispersion (bimodale) en taille des gouttes, la proportion de Pb dans le Ga...

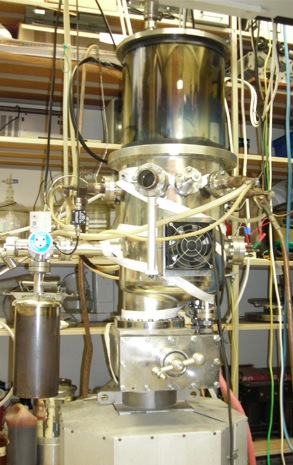

évaporateur pour créer le vide dans l’évaporateur

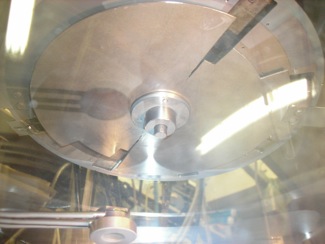

les platines et les grilles de dépôt du Ga et Pb
